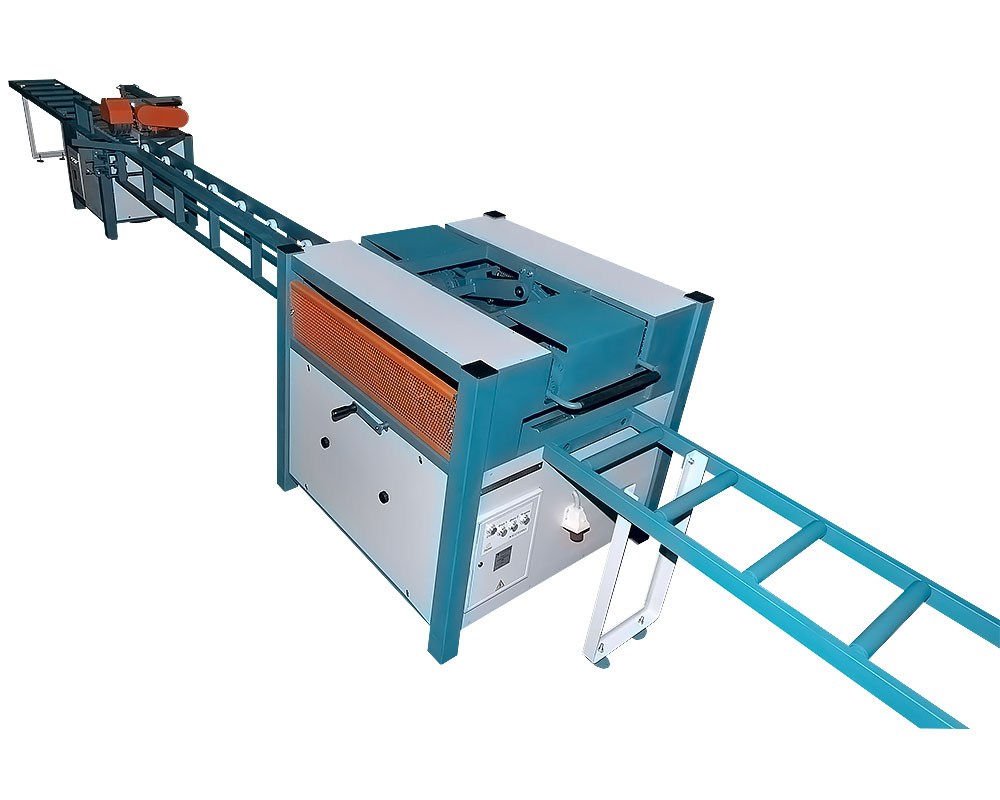

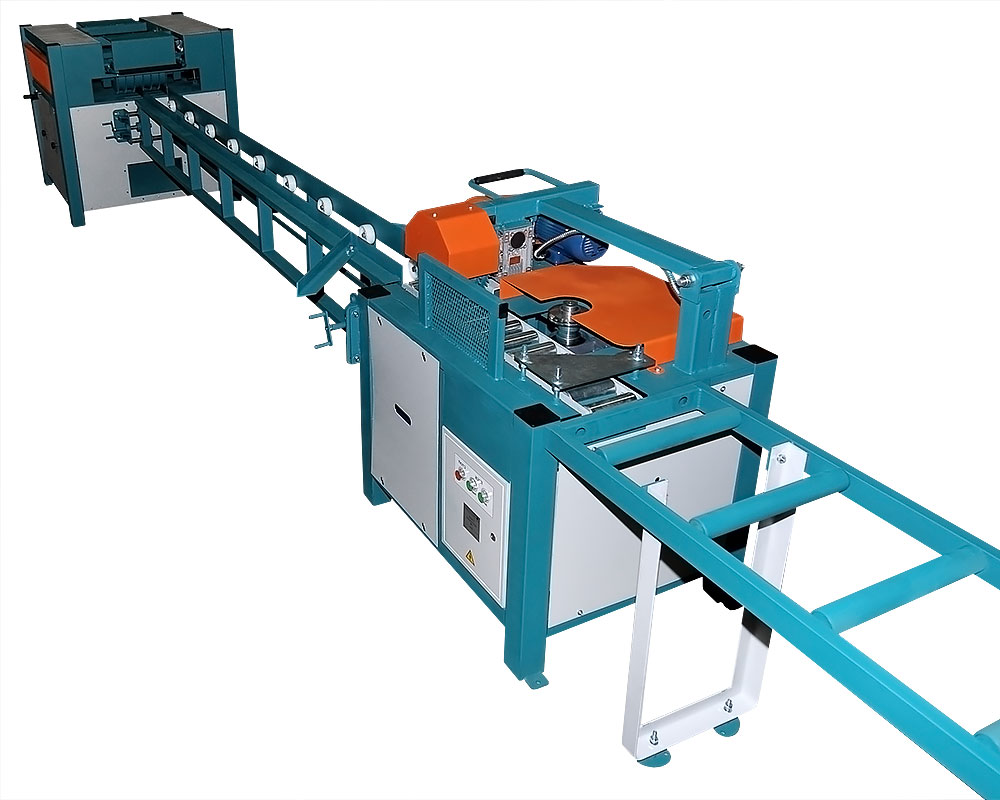

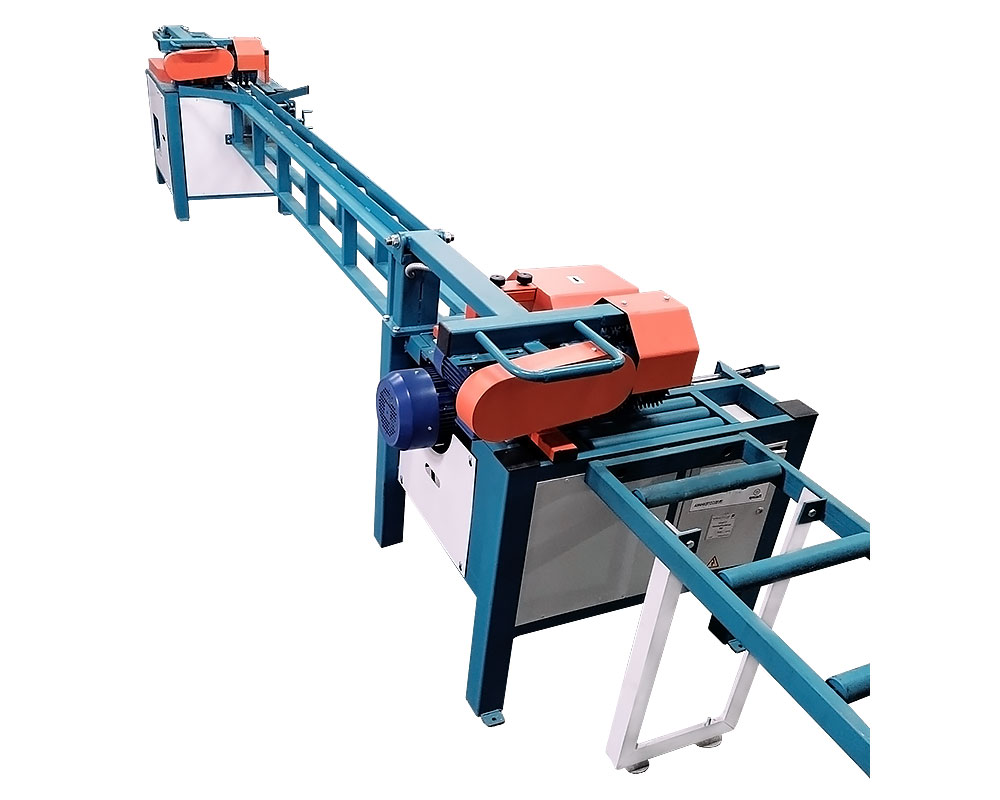

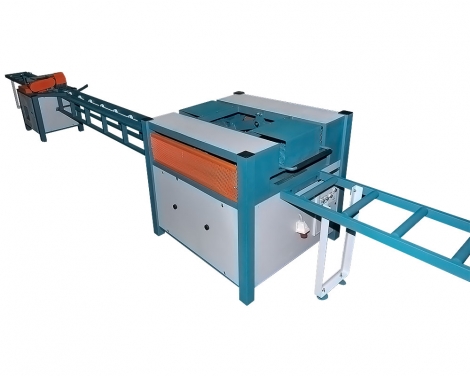

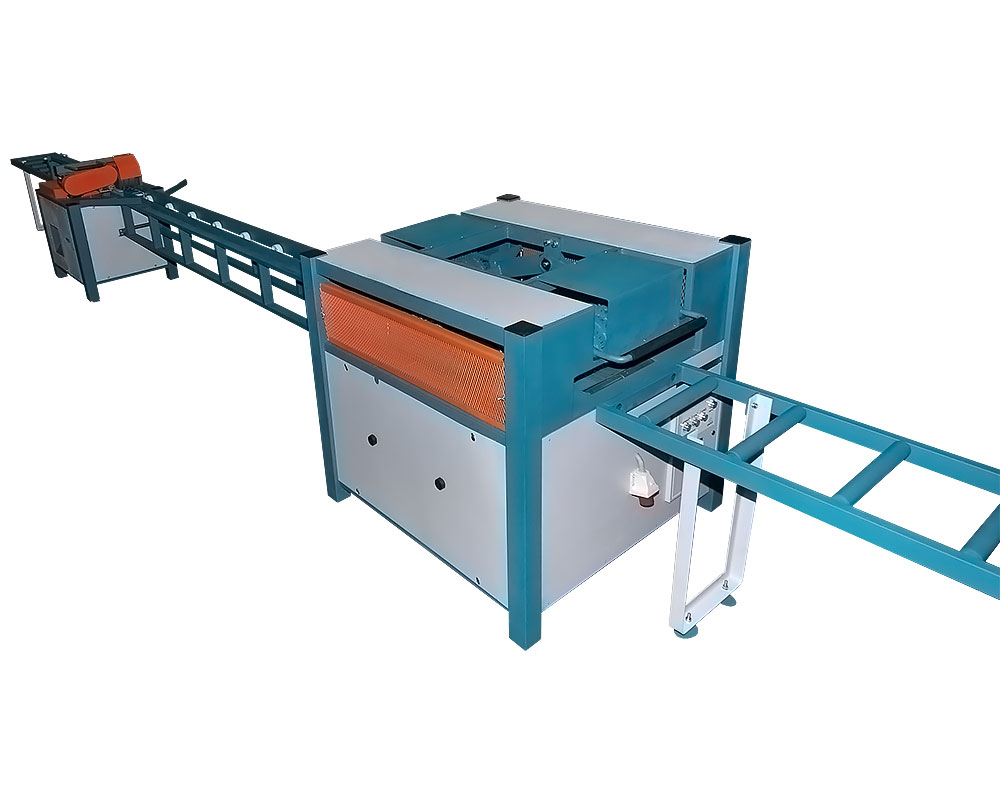

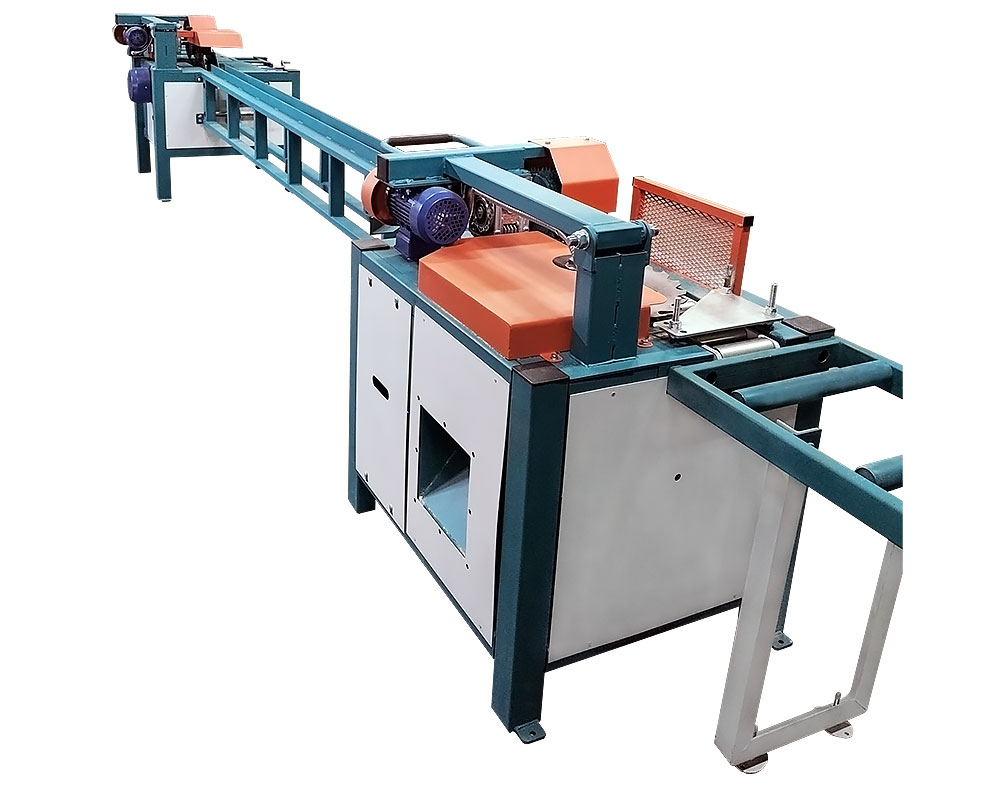

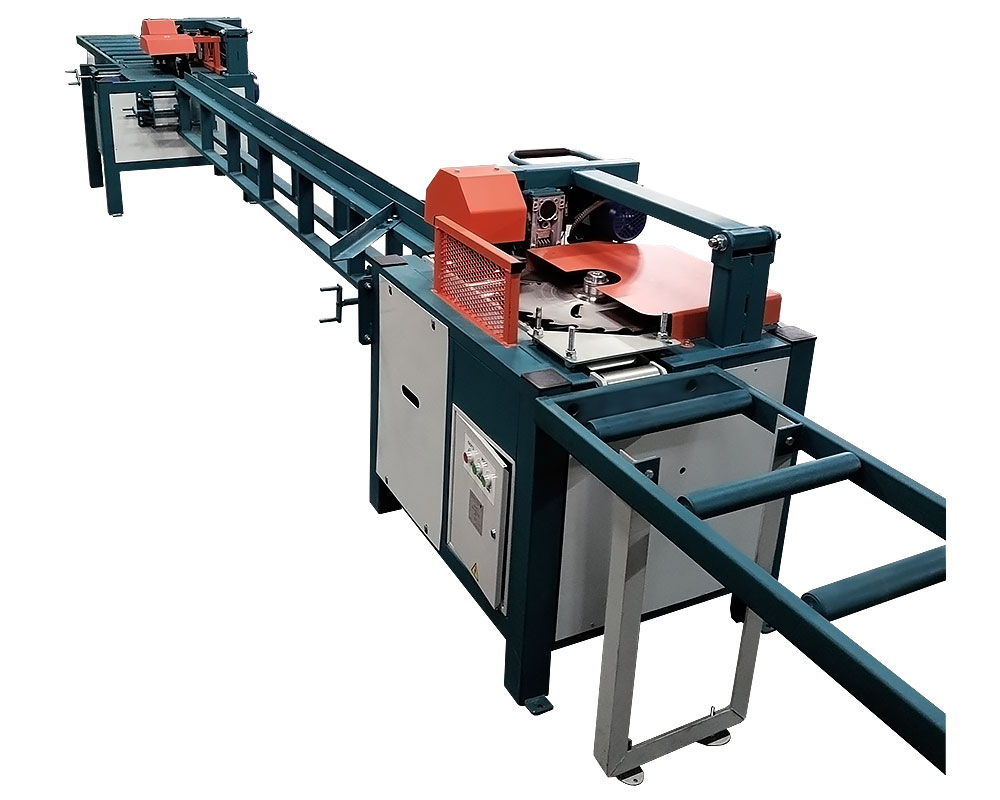

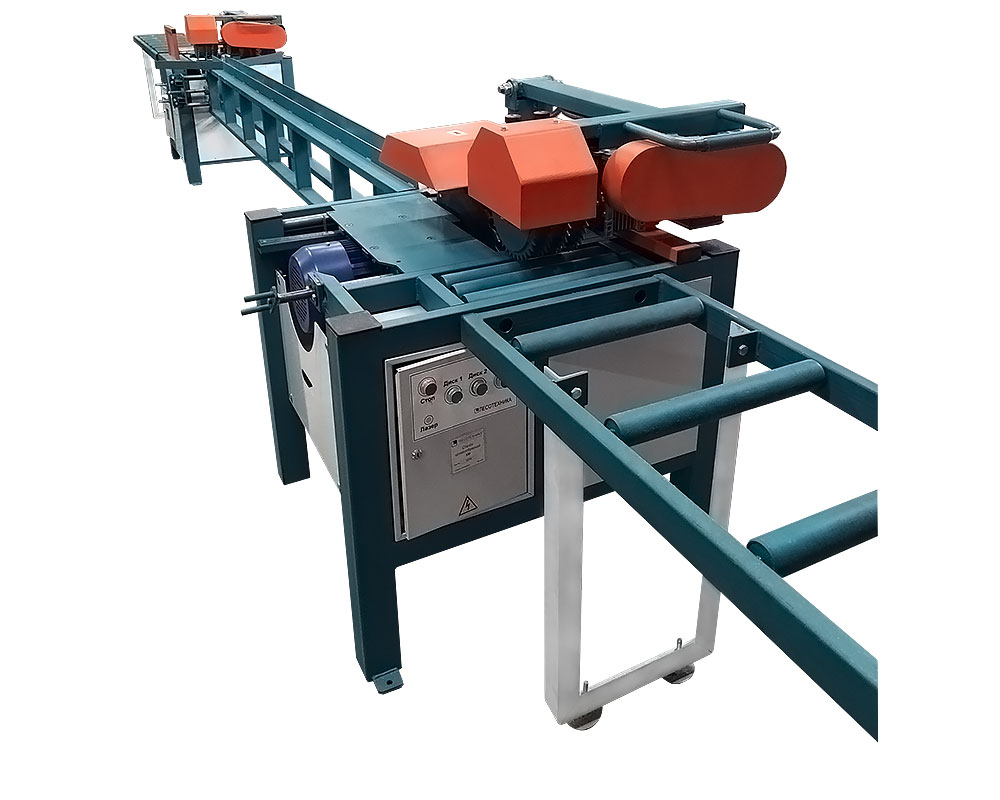

Линия переработки горбыльной доски ТМ-800

Товар в наличии

Цена: 517 000.00 RUB

Заказать

Описание

Характеристики

ТМ-800 - это готовый комплекс для переработки горбыля в обрезную доску за один проход. Линия ТМ-8 производится в России, имеет невысокую стоимость и проверенную конструкцию. Основным назначением комплекса ТМ-800 является получение качественного обрезного пиломатериала, паллетной заготовки, заготовки под погонаж. Эффективная переработка горбыля происходит за один проход и позволяет в кратчайшее время и минимальными усилиями оптимизировать технологические процессы на производстве по переработке древесины.

Состав линии переработки горбыля ТМ-800:

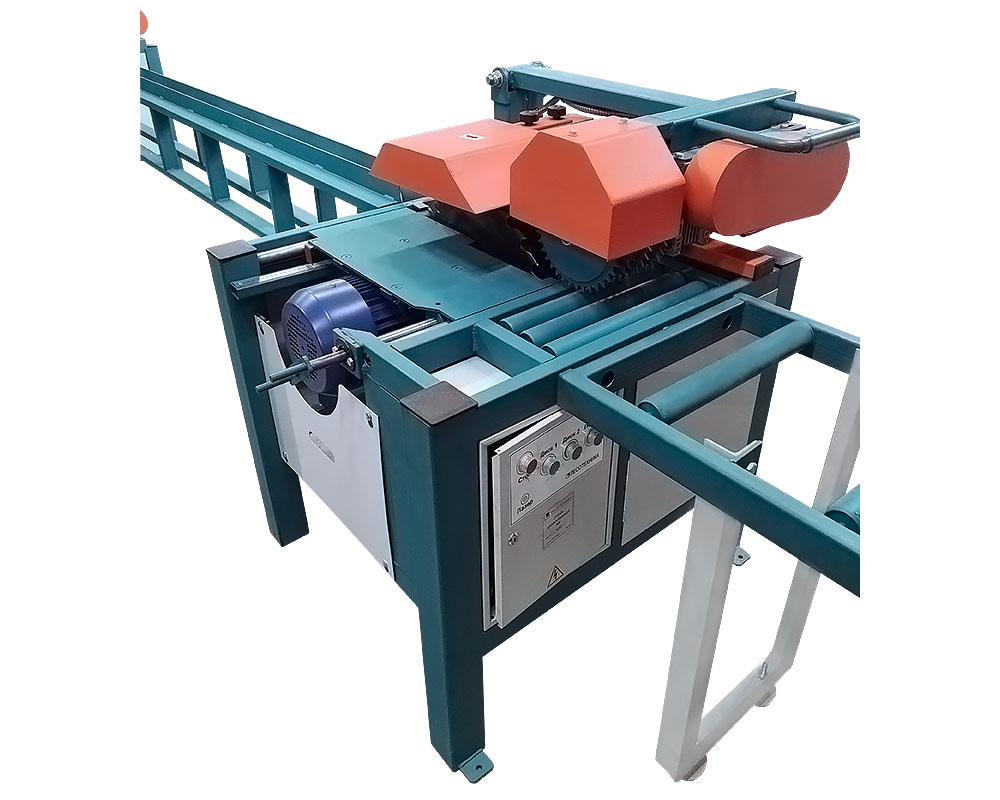

двухпильный кромкообрезной станок КМ-400
делительный станок горизонтального типа СМ-500
рейкоотделитель

Отличительные особенности:

высокая производительность;
невысокая стоимость;
надежность конструкции;
возможность использования станков как в линии, так и независимо друг от друга;
наличие выхода для подключения аспирационной системы отвода опилки;

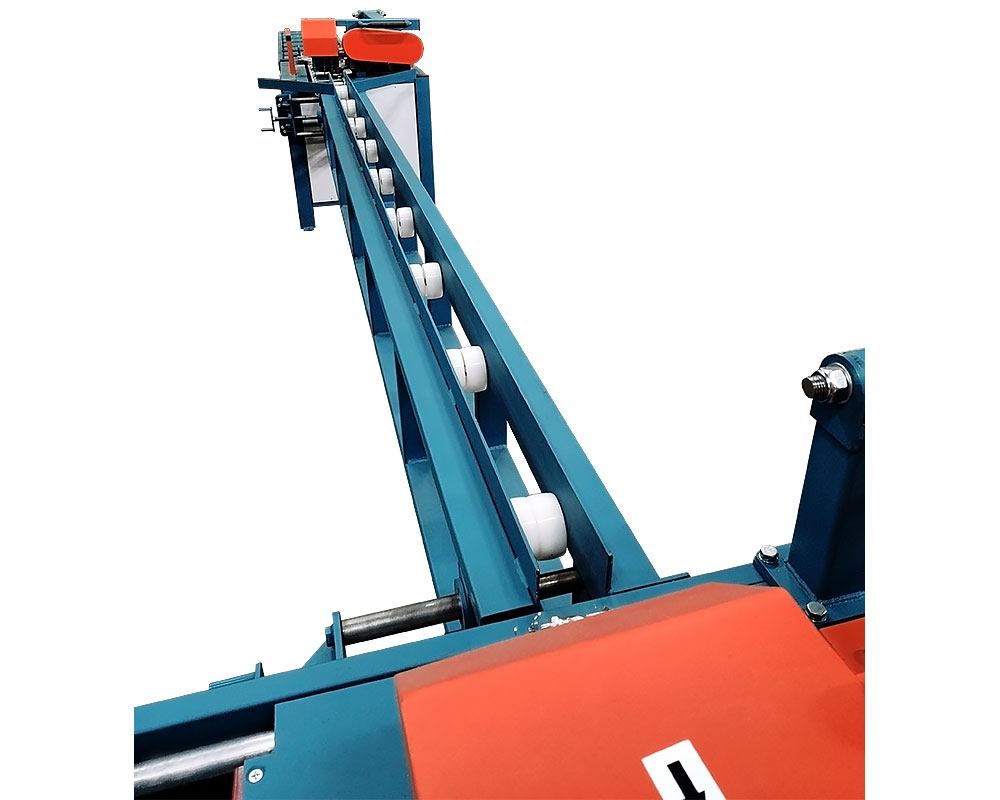

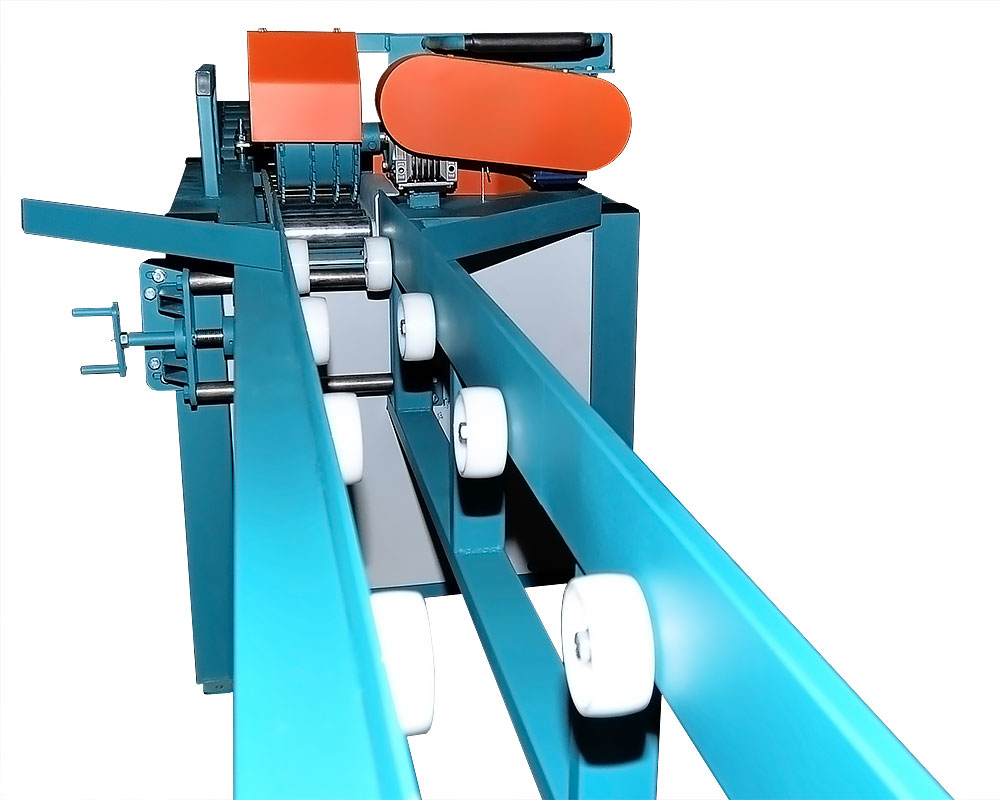

перемещение заготовки по роликовому столу с рейкоотделителем;
возможность установки лазерных указателей пропила (приобретаются отдельно)

Технические характеристики:

Размеры обрабатываемого материала на входе линии:

Параметр	ТМ-800 (1)	ТМ-800 (2)
Толщина	20 – 130 мм.	20 – 130 мм.
Ширина	80 – 650 мм.	80 – 650 мм.
Длина	800 – 3200 мм.	800 – 3200 мм.
Размер получаемой доски по толщине	20 – 60 мм.	20 – 60 мм.
Размер получаемой доски по ширине	70 – 175 мм.	50 – 175 мм.
Кол-во пил кромкообрезного узла	2 шт.	2 шт.
Диаметр дисковых пил обрезного узла	400 мм.	500 мм.
Количество пил делительного узла	1 шт.	1 шт.
Диаметр дисковой пилы делительного узла	500 мм.	500 мм.
Посадочный диаметр пил	50 мм.	50 мм.
Скорости подачи	12/16/20 м/мин.	12/16/20 м/мин.
Рейкоотделитель (выбранный размер влияет на итоговую стоимость)	3,5 ( 4,5 / 6,5 ) м.	3,5 ( 4,5 / 6,5 ) м.
Количество электродвигателей линии	5 шт.	5 шт.
Установленная мощность линии	31,5 кВт.	31,5 кВт.
Габариты линии (без учета подающих столов) ДхШхВ	5600/ 1200/ 1160 мм.	5300/ 1200/ 1120 мм.
Средняя масса линии	1150 кг.	800 кг.
Транспортные габариты (3 места)	❶ 1,5х1,3х1,3 м. ❷ 3,5х0,4х0,5 м. ❸ 1х0,8х1,1 м.	❶ 0,9х1,2х1,1 м. ❷ 3,5х0,4х0,5 м. ❸ 1,2х0,9х1,2 м.

Состав линии переработки горбыля ТМ-800			Цена без НДС, руб	Цена с НДС, руб
Кромкообрезной	Делительный	Рейкоотделитель, м	Цена без НДС, руб	Цена с НДС, руб
КМ-400 (15,75 кВт)	СМ-500 (15,75 кВт)	3,5	517 000,00	671 500,00
		4,5	539 500,00	699 500,00
		6,5	557 000,00	723 500,00
КМ-500 (15,75 кВт)	СМ-500 (15,75 кВт)	3,5	430 000,00	557 000,00
		4,5	452 500,00	585 000,00
		6,5	470 000,00	609 000,00

Дополнительное оборудование:

Описание технологических работ:

Пиловочное сырье должно быть очищено от грязи, а также должно проходить контроль на наличие в нем посторонних предметов.
Горбыльная доска вручную укладывается на подающий роликовый стол.
Обрабатываемый материал ориентируется на столе оптимально, исходя из выставленного размера на кромкообрезном узле (для эффективного ориентирования обрабатываемого материала рекомендуется использовать стойку с лазерными указателями пропила типа МЛК–10) и подаётся в станок.
Полученный материал и отходы лесопиления выходят на отводящий роликовый стол после узла деления СМ–500, где подвергаются последующей их сортировке.
Если после прохождения делительного станка СМ–500 толщина подгорбыльной доски позволяет выпилить ещё одну или несколько обрезных досок, то эта заготовка укладывается на стол рейкоотделителя ТМ–8, минуя станок КМ-400, и подаётся в станок СМ–500 вручную до захвата её подающими вальцами.
